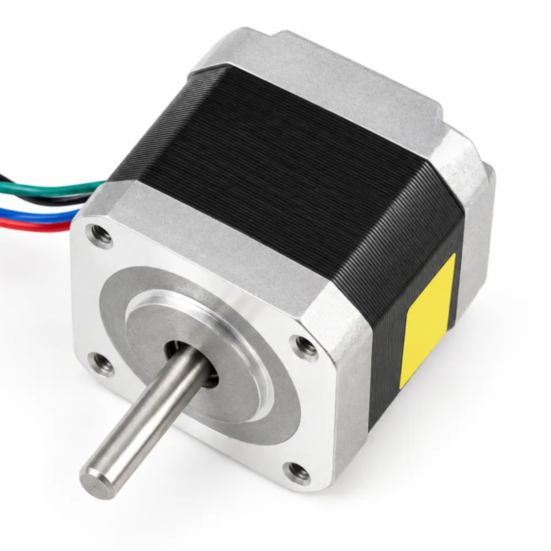

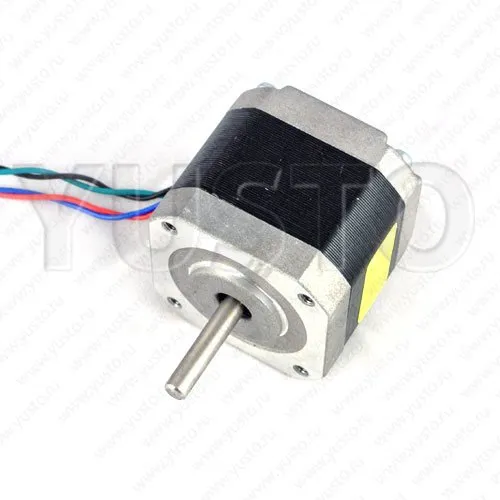

Шаговый двигатель 42BYGH3912C-02

Шаговый двигатель 42BYGH3912C-02

Шаговый двигатель совместим со всеми моделями плоттеров Foison серий "С". Двигатель по оси X (перемещение режущей головки).
Смотреть все характеристики
2 100
  • Самовывоз бесплатно
2 400
  • Самовывоз бесплатно
  • Гарантия 14 дн.
  • Настройка, запуск, обучение


Биполярный шаговый двигатель 42BYGH3912C-02 обладает высокой точностью позиционирования и электромеханической стабильностью. Он используется во многих механических устройствах, где требуется точный и контролируемый ход.

Фазы: Двухфазный.

NEMA: 17. Это означает, что данный мотор соответствует стандарту NEMA 42х42 мм, который устанавливает размер и характеристики электродвигателей, используемых в промышленности. Угловой шаг, град.: 1.8. Это означает, что вал делает шаги с углом 1.8 градуса, а при полном обороте сделает 200 шагов. Крутящий момент 1.58 Nm, что достаточно много для этого малыша. На мотор можно подать ток до 1.33А. Рабочая температура: -20...+50°C, что делает его применение менее зависимым от сферы применения.

Биполярный шаговик NEMA 17 широко используется в станках с числовым программным управлением (ЧПУ), таких как лазерные станки, режущие плоттеры, 3D-принтеры, фрезерные станки и другие устройства, где требуется точное позиционирование.

Для работы 42BYGH3912C-02 необходим шаговый драйвер, который будет преобразовывать сигналы от контроллера ЧПУ в сигналы для двигателя. Шаговые драйверы могут быть различной мощности. Для работы с NEMA 17 рекомендуется использовать драйвер мощностью от 0,5 до 3 А.

Кроме того, для работы мотора необходим качественный блок питания, который должен работать в диапазоне напряжений, допустимых для данного двигателя.

Таким образом, биполярный шаговый двигатель NEMA 17 - это высокотехнологичный электромеханический компонент, который нашел широкое применение в промышленности. Он обладает высокой точностью позиционирования, высоким крутящим моментом и надежностью работы. Данные характеристики делают его идеальным выбором для использования в станках ЧПУ и других устройствах, где требуется точный и контролируемый ход.

Шаговый двигатель 42BYGH3912C-02 - Характеристики

Фазы: Двухфазный
NEMA: 17
Тип A/B: A
Угловой шаг, град.: 1.8
Погрешность углового шага, град: ± 5% (полный шаг, без нагрузки)
Погрешность сопротивления обмоток двигателя, %: ± 10%
Погрешность индуктивности, %: ± 20%
Крутящий момент: 1.58
Ток/ фаза, А: 1.33
Максимальная допустимая осевая нагрузка на вал, Н: 10
Максимальная допустимая радиальная нагрузка на вал, Н: 28
Сопротивление/фаза, Ом: 2.1
Момент инерции ротора, г/см2: 35
Индуктивность/ фаза, мГн: 4.2
Кол-во выводов, шт: 4
Сопротивление изоляции: ≥ 100 MΩ, 500 VDC
Максимальное осевое биение вала двигателя, мм: 0.08 (при нагрузке 450 грамм)
Максимальное радиальное биение вала двигателя, мм: 0.02 (при нагрузке 450 грамм)
Максимальный нагрев двигателя, : 80°C (при номинальном токе, 2 фазы)
Рабочая температура: -20...+50°C
Габаритные размеры без упаковки, мм: 65 × 42 × 42
Габаритные размеры в упаковке, м: 0.08 × 0.05 × 0.05 м
Обьем, м3: 0.0002
Вес нетто, кг: 0.8
Производитель: Foison Technology
Страна изготовитель: КНР

Схема подключения 42BYGH3912C-02

Подключение биполярного двигателя к контроллеру ЧПУ требует использования шагового драйвера, который переводит сигналы от контроллера в команды для двигателя, контроллером может быть Arduino, Ruida, StudioLabs M2 и тд. Для подключения мотора к шаговому драйверу нужно правильно распределить провода согласно полярности обмоток AB и задать нужные параметры драйвера в соответствии с характеристиками мотора, такие как шаги и ток. Также важно выбрать мощный блок питания, работающий в диапазоне допустимого напряжения. В итоге, правильное подключение биполярного двигателя гарантирует его стабильную работу и позволяет эффективно использовать его потенциал.

Схема биполярного и уни-полярного шагового двигателя
