Токарный станок по металлу ЧПУ с горизонтальной станиной MetalTec CK 36x750 PRO для металлобработки

Токарный станок по металлу ЧПУ с горизонтальной станиной MetalTec CK 36x750 PRO для металлобработки

Максимальный диаметр изделия: 360 мм. Расстояние между центрами: 750 мм. Макс. диаметр обработки над суппортом: 155 мм. Диаметр отверстия шпинделя: 60 мм. 6-ти позиционная револьверная голова.
Смотреть все характеристики
2 134 879
  • Самовывоз бесплатно
2 348 400
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

Токарный станок с ЧПУ MetalTec CK 36x750 PRO с горизонтальной (прямой) станиной прекрасно подходит для производства различных типов металлических изделий. Данный тип станков массово используется как на опытных производствах (на предприятиях металлообрабатывающей отрасли), так и в образовательных учреждениях.

SINUMERIK 808D Advanced

SINUMERIK 808D Advanced


Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии

Максимальная производительность и точность благодаря самым современным функциям ЧПУ

Интеллектуальная монтажная система с крепежными элементами без отверстий в электрошкафу

Русский язык как стандартный

Обновление 808D для ПК, функция AMM (Access My Machine)



Приводная система SINAMICS

Приводная система SINAMICS

Обеспечивает оптимальное преобразование энергии для сети;

Расположена к повышенным нагрузкам, что снижает расходы на ее обслуживание и ремонт;

Обладает широким диапазоном возможностей настройки под конкретные нужды для производства;

Разработана для обеспечения надежной работы приводных систем даже в самых требовательных условиях эксплуатациии;

Предоставляет высокую точность управления скоростью и положением (что необходимо для точного позиционирования и контроля скорости).



Монолитная массивная станина из чугуна

Монолитная массивная станина из чугуна


Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;

Для снятия напряжения станина проходит термическую обработку;

Осуществляет стабильность и надёжность конструкции;

Внутренние части усилены ребрами жёсткости, обеспечивая практически неограниченный запас прочности.

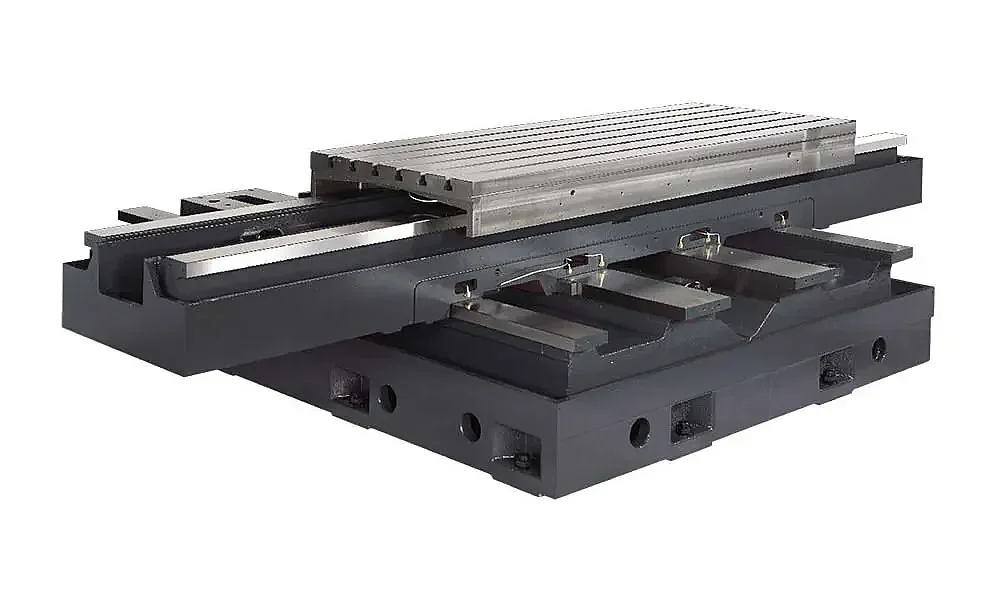

Направляющие скольжения

Направляющие скольжения

Обладают высокой нагрузочной способностью и жёсткостью;

Предоставляют хорошие демпфирующие свойства;

Данные направляющие славятся простотой и компактностью своей конструкции;

Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;

Это широко применяемый тип направляющих, которые в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки. Вместе с тем они долго служат, сохраняя плавность хода, высокие скоростные характеристики и точность позиционирования.

ШВП

Шарико-винтовая пара TBI

Обладает длительным сроком службы

Предоставляет высокую точность

Произведена в Тайване

Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.

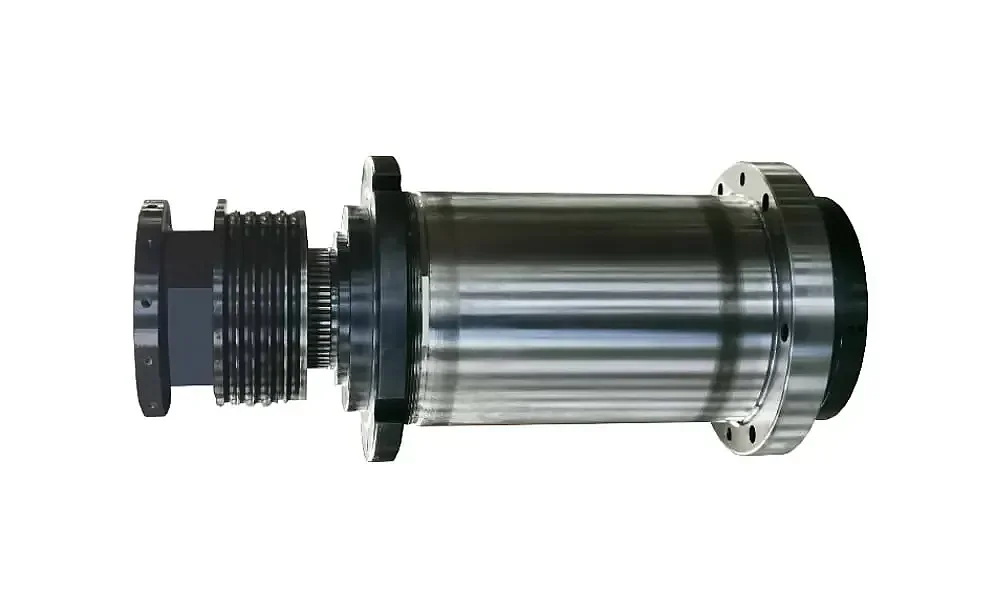

Высокоточный шпиндель

Высокоточный шпиндель


Предоставляем возможность установки установить механических, гидравлических и цанговых патронов для обеспечения универсальных возможностей обработки;

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

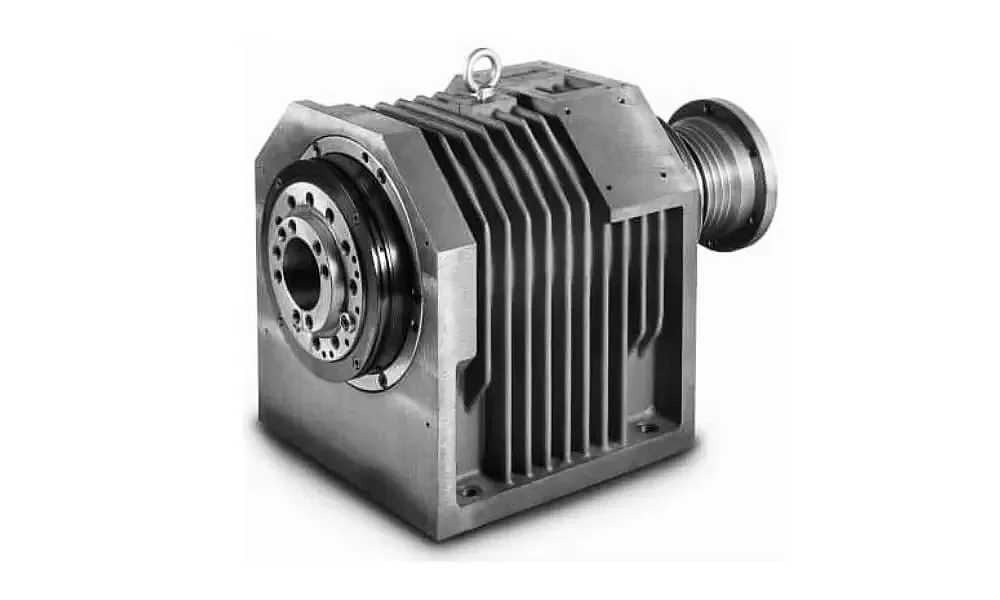

Конструкция блока базирования шпинделя

Конструкция блока базирования шпинделя


Блок базирования шпинделя имеет симметричную конструкцию, благодаря чему усилия нагрузки равномерно распределяются на шпиндель и станину станка;

Способствует наилучшей защите и компенсации вибраций;

Образует более прочную и жёсткую цельную структуру (необходимо при импульсной подаче и обработке тяжелых заготовок).


Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения

Электродвигатель шпинделя и гидравлическая система торможения


Бесступенчатое переключение передач во время работы;

Увеличенный ресурс ремней и пускателей;

Эффективная и надежная конструкция;

Нормализованные элементы системы.

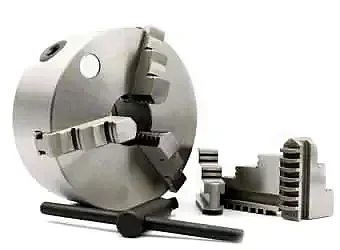

3-х кулачковый зажимной патрон (ручной зажим)

3-х кулачковый зажимной патрон (ручной зажим)

На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. 3-х кулачковый зажимной патрон предоставляет надежную и удобную фиксацию предметов во время их обработки или использования. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

Автоматическая система смазки

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка, снижая трение и износ, предотвращая перегрев и повреждение механизма. Также способствует уменьшению шума, улучшению работы оборудования и производительности.

Задняя бабка

Задняя бабка

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Применяется для фиксации вращающейся обрабатываемой заготовки, расширяя возможности обработки и повышая качество конечного изделия. Предоставляет поддержку для длинных и тонких деталей, которые могут деформироваться под воздействием режущего инструмента, позволяет держать детали жестко и стабильно, исключая возможность изгибов.

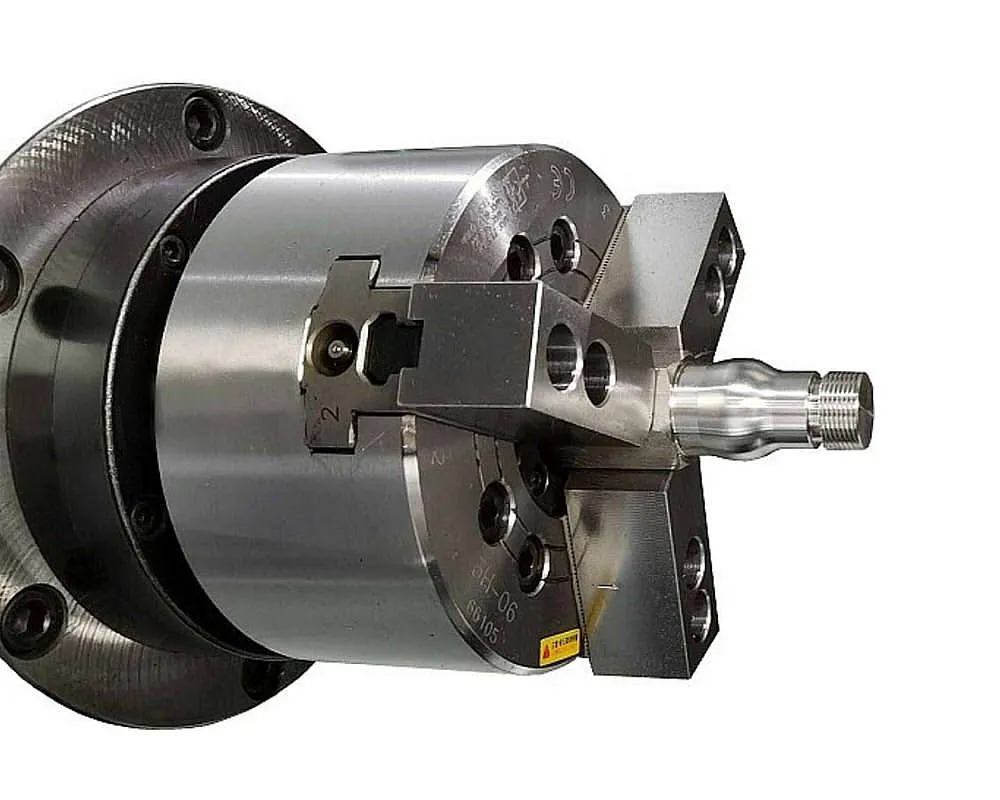

Опция: гидравлический патрон

Опция: гидравлический патрон

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.);

Точность центрирования гарантируется благодаря упруго деформируемым зажимным элементам (кулачкам), перемещающимися в рабочем пространстве одновременно;

За счет вышеупомянутого процесса обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.

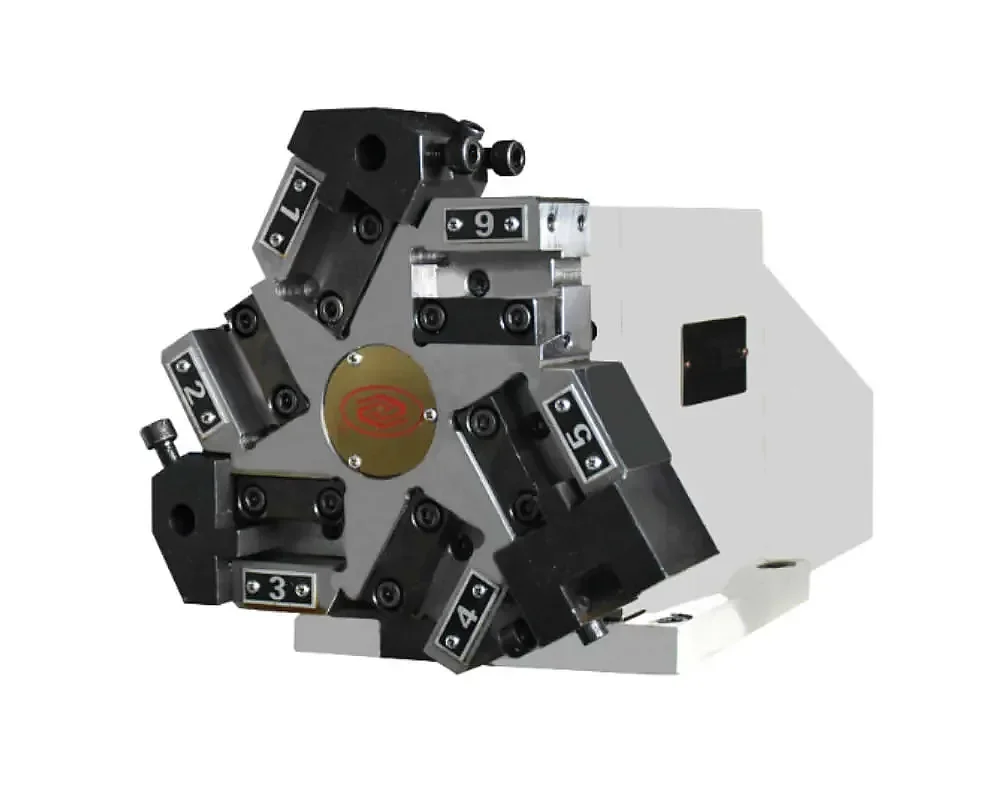

Опция: 6-ти позиционная револьверная голова

Опция: 6-ти позиционная револьверная голова

Максимальное количество устанавливаемых инструментов головы составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой: позволяет сократить время для выполнения задачи;

Использование данной револьверной головы позволяет сэкономить место на станке, используемое для расположения всех необходимых инструментов;

Наконец, разные типы крепления используются для фиксации и использования разнообразных инструментов, что даёт большую гибкость (широкий спектр возможностей, расширенный функционал) в процессе обработки.



Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения



Схемы обработки


1. Осевое сверление   2. Развёртывание

3. Наружное (проходное) точение   4. Точение канавки

5. Точение фаски   6. Точение конуса

7. Точение торца   8. Резьбонарезание

9. Расточка   10. Накатка профиля


Отличие данной модели токарного станка от аналогичной заключается в опциональной возможности установки гидравлического патрона и револьверной 6-ти позиционной головы.

Высокие технические характеристики станка и его надежность гарантируются установленными компонентами и узлами от проверенных производителей, что позволяет использовать данное оборудование для обработки деталей с высокой точностью и повторяемостью. Всё это в совокупности с небольшими габаритными размерами делает данный станок необходимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Использование револьверной головы открывает широкий спектр возможностей для автоматизации. Револьверная голова вмещает в себя сразу всю необходимую оснастку, что позволяет выполнять гораздо больше операций на рабочем месте - от точения и торцовки до создания резьбы на заготовке - у вас есть возможность без лишних трудностей переходить от одного процесса к другому. Таким образом, сочетание ЧПУ с меньшим количеством ручных операций и производство почти идентичных обрабатываемых деталей партиями - сильные стороны токарных станков этого типа.

Токарные станки могут использоваться для целого спектра процессов:

  • Точение
  • Торцовка
  • Сверление
  • Развёртка
  • Расточная операция
  • Отрезка на токарном станке
  • Прорезание канавок (вместо того, чтобы обрезать конец заготовки)
  • Нарезка резьбы, как на внешней стороне заготовки, так и на внутренней

Прочие конструктивные особенности станка:

  • Полное кабинетное ограждение
  • Жесткие направляющие скольжения
  • Проходное отверстие шпинделя 60 мм
  • Станина имеет индукционную закалку с твердостью > HRC50
  • Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Благодаря ширине станины в 260 мм станок обладает высокой устойчивостью к вибрациям и высоким нагрузкам
