Metaltec T-30 (Maxphotonics 3000W) оптоволоконный лазерный станок для металлических труб является незаменимым оборудованием, поскольку трубы и профили широко используются в самых разных областях: от машиностроения и строительства до мебельной промышленности. Технология лазерной резки труб и профилей позволяет эффективно обрабатывать детали, спроектированные в САПР, с высокой точностью, минимизируя расход материала и поддерживая высокий темп работы. Данный станок для обработки металла используется для резки различных труб, таких как круглые, квадратные, прямоугольные и пр.
Преимущества лазерных труборезов
✓ Высокая точность резки с допусками до 0,1мм;
✓ Применение лазерной резки сокращает расход материалов;
✓ Значительно быстрее традиционных методов резки труб;
✓ Возможность автоматической загрузки материалов;
✓ Фигурная резка сложных форм и узоров.
Цельносварная станина
✓ Стабильная и долговечная;
✓ Прошла обжиг и фрезеровку для снятия внутренних напряжений;
✓ Жесткость конструкции обеспечивает безупречную точность обработки и достаточный запас прочности на весь срок службы станка.

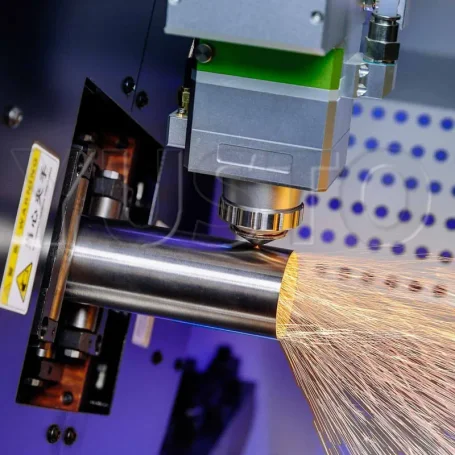

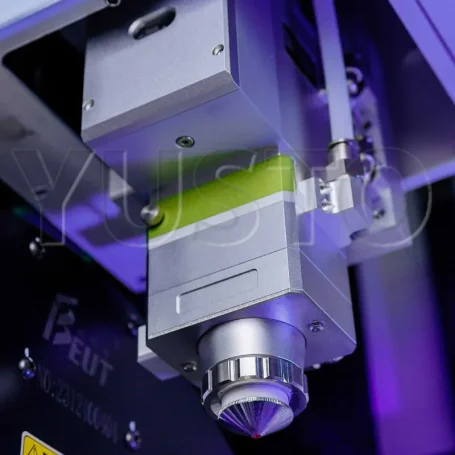

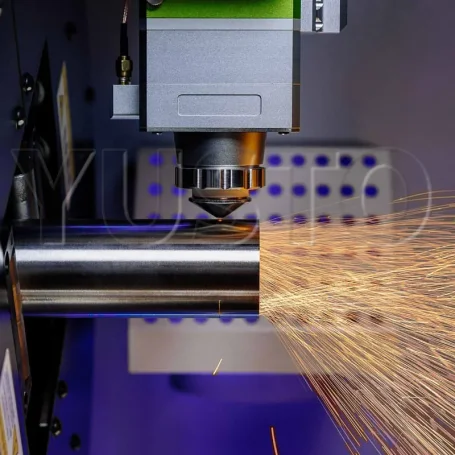

Лазерные головы с автоматическим фокусом RayTools
✓ Автофокус в реальном времени;
✓ Герметичный корпус;
✓ Удобное облуживание и настройка;
✓ Доступные расходники (защитные стекла, линзы, дюзы);
Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111 — до 3,3 кВт. В данном станке - Raytools BM110.
В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.
Емкостный датчик контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.
Мощный лазерный источник MaxPhotonics
✓ Время работы до 100 000 часов.
✓ Разработан для использования в промышленных условиях, требующих высокой производительности и точности;
✓ Имеет продуманную систему охлаждения, обеспечивающую надежный отвод тепла от электрокомпонентов. Стабильная и безотказная работа источника даже при продолжительной и интенсивной работе.
Управляющая программа Tube Pro
✓ Стабильная работа;
✓ Интуитивный интерфейс;
✓ Контроль работы станка;
✓ Управление слоями, обработка изображений, настройка процесса резки, планирование траектории обработки, моделирование процесса резки и т.д.
TubePro предназначен для профессиональной лазерной резки труб, именно с этой программой взаимодействует оператор лазерного станка.
Поддерживает обработку профилей труб различной формы: круглые, профильные, многоугольные и т.д.
Программа разработки и оптимизации Tubes T-Lite
✓ Оптимизация раскладки;
✓ Выбор стратегии обработки одним нажатием;
✓ Импорт файлов таких файлов, как IGS, DXF;
Программа облегчает работу по созданию файлов для станка. В комплекте со станком поставляется ПО Tubest-Lite. Полная версия приобретается отдельно.
Японские серводвигатели Fuji
✓ Японское качество;
✓ Энкодер отслеживает ток, напряжение, инерцию, угол смещения ротора и индуктивности;
✓ Высокая точность 24-битных (16 777 216 имп/об) на больших скоростях за счет обратной связи;
Двигатели имеют мощность от 1000 Вт до 1300 Вт и по Z - 400 Вт.
Большая скорость и точность перемещения сервомоторов повышают эффективность оборудования и оправдывают вложения.
Планетарный редуктор SHIMPO-NIDEC
✓ Японское качество;
✓ Отсутствие люфтов;
✓ Не требует обслуживания в процессе эксплуатации;
✓ Облегченная конструкция - вдвое компактней и легче редукторов других видов;
Планетарный редуктор повышает крутящий момент, что сокращает инертность и увеличивает скорость перемещения лазерной головы при холостом и рабочем ходе до 10 раз.

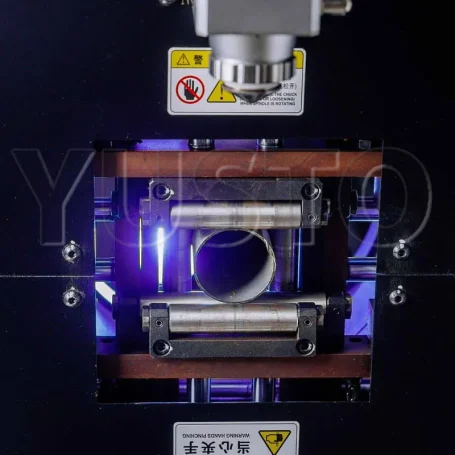

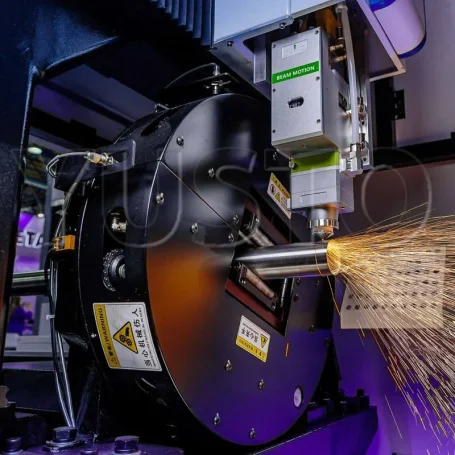

Пневмозажим и пневмопатрон
✓ Лёгкая настройка;
✓ Диаметр зажима трубы и профиля от 20 мм до 160 мм;
✓ Пневмосистема построена на японских компонентах SMC;
✓ Зажимы предотвращают деформацию заготовок благодаря контролю зажимного усилия и противоскользящему захвату;
✓ Пневмопатрон и зажим синхронизированы и позволяют обрабатывать металлические трубы различного сечения и резать полосу профиля П-, L-, U- образных форм.

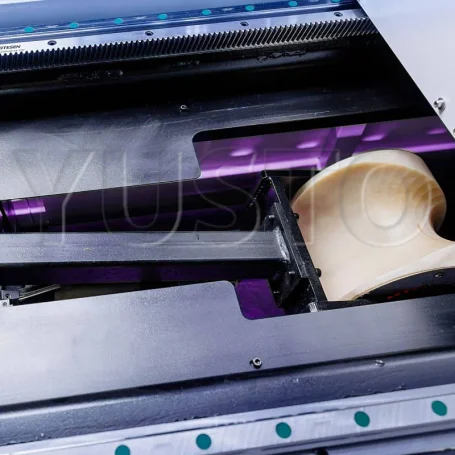

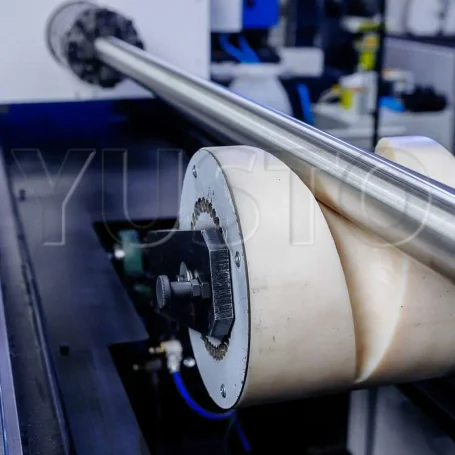

Автоматические опоры
✓ 4 опоры (2+2);
✓ Регулировка по диаметру заготовки;
✓ Синхронизация с движением патрона;
✓ Интеллектуальная конструкция опор предотвращает прогиб длинных труб при резке и способствует снижению вибрации при их вращении.
Емкостный датчик высоты BCS 100 V.3
✓ Применим к любой лазерной голове и наконечнику;
✓ Функция определения и поддержки расстояния до поверхности листа в режиме реального времени;
✓ Поддержка функции поиска краев заготовки: устройство сигнализирует при выходе за край заготовки или ударе о препятствие.

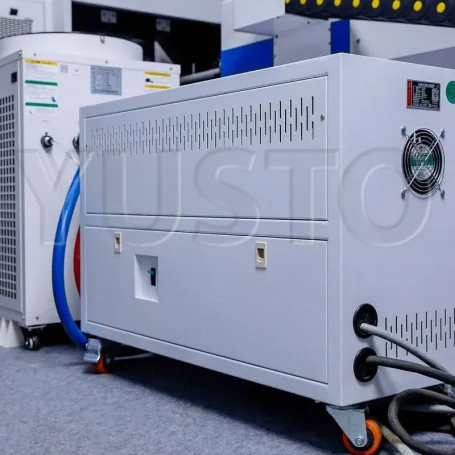

Чиллер работает как климатическая установка создавая и контролируя оптимальную температуру лазерного источника и головы.
Это автономное устройство замкнутого цикла оснащенное контрроллером и системами безопасности обеспечивающими бесперебойную работу лазерного станка.

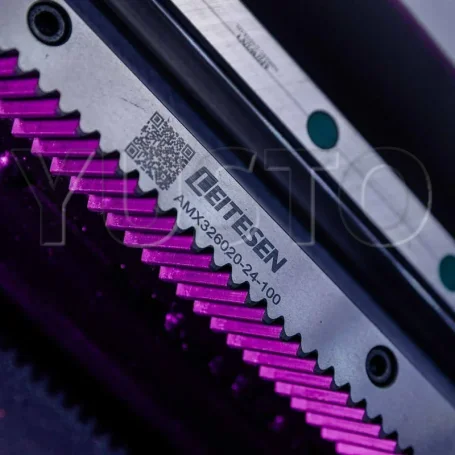

Структура по осям XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань), что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.
Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.
Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань)
ШВП Taiwan TBI, Линейные рельсовые направляющие HIWIN (Тайвань) в связке обеспечивают высокую скорость перемещения и точность.
ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 10 | 22 | 26 | 34 | ||||
| 2 | 6.2 | 6.8 | 7.2 | 7.5 | ||||
| 3 | 3 | 3.6 | 4 | 4.4 | ||||
| 4 | 2.2 | 2.8 | 3.2 | 3.8 | ||||
| 5 | 1.8 | 2.4 | 2.8 | 3.2 | ||||
| 6 | 1.6 | 2 | 2.4 | 2.8 | ||||
| 8 | 1.2 | 1.4 | 1.6 | 2.2 | ||||
| 10 | 0.8 | 1 | 1.2 | 1.6 | ||||
| 12 | 0.8 | 1 | 1.4 | |||||
| 14 | 0.6 | 0.7 | 1 | |||||
| 16 | 0.6 | 0.8 | ||||||
| 18 | 0.7 | |||||||
| 20 | 0.6 | |||||||
| Углеродистая сталь (кислород)
Лазерная резка углеродистой стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 23.8 | 26.4 | 30 | 34 | ||||
| 2 | 10.8 | 11.9 | 12.7 | 15.4 | ||||
| 3 | 2.3 | 4.1 | 6.1 | 8.6 | ||||
| 4 | 1.3 | 2.2 | 4.2 | 5.5 | ||||
| 5 | 0.7 | 1.2 | 2 | 4.3 | ||||
| 6 | 1 | 1.8 | 3.1 | |||||
| 8 | 0.9 | 2 | ||||||
| 10 | 0.8 | |||||||
| 12 | 0.5 | |||||||
| Нержавеющая сталь (азот)
Лазерная резка нержавеющей стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 8.4 | 16 | 22 | 34 | ||||
| 2 | 3.4 | 6.6 | 8.4 | 15 | ||||
| 3 | 1.4 | 3.8 | 5.5 | 7.6 | ||||
| 4 | 1.4 | 2.6 | 4 | |||||
| 5 | 1.7 | 3.3 | ||||||
| 6 | 0.9 | 2.1 | ||||||
| 8 | 0.9 | |||||||
| 10 | 0.6 | |||||||
| Алюминий (азот)
Важно! Резка алюминия должна осуществляться при мощности излучателя от 1500 вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 8 | 12 | 14 | 22 | ||||
| 2 | 3.2 | 4 | 6 | 8 | ||||
| 3 | 1 | 2.2 | 3.4 | 5.2 | ||||
| 4 | 1.4 | 1.8 | 4 | |||||
| 5 | 1.2 | 1.8 | ||||||
| 6 | 0.6 | 1.4 | ||||||
| 8 | 0.6 | |||||||
| Медь (азот)
Важно знать! Резка меди должна производится при мощности излучателя от 2000 Вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника. |
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.
Планируете купить лазерный станок для резки труб? На этом сайте вы увидите только лучшие предложения от проверенных заводов. Лучшие условия покупки и собственная сервисная служба - ваш гарант выгодной стоимости и уверенности в надёжности!
лазерные труборезы интересны повышенной мощностью и создан для внедрения в отраслях, где скорость резки труб является основным критерием. В отличии от более простых комплектаций, волоконные лазерные станки для резки труб отличаются эффективностью и высокой повторяемостью резки труб, а также укреплёнными направляющими и высокоточными двигателями, позволяющими резать и трубы с высокой точностью даже на больших скоростях. Но для чего же объективно требуются оптоволоконные лазеры для резки труб? Купить труборезы вы можете перейдя в карточку товара в данном разделе, а подробнее о применимости оборудования мы поведаем ниже.
Сравнительно часто оптоволоконные лазеры для резки труб применяются именно под расширение заводских мощностей. Это профильное оборудование создано строго для единственной цели – резать трубы (круглые или квадратные), но в разных её проявлениях. Волоконные лазерные станки для резки трубы в стандартной комплектации справляются с этими материалами достаточно качественно. Их усиленный корпус и качественные комплектующие дают им возможность обрабатывать практически любые трубы с акцентом именно на повторяемость и скорость.
Раскрой труб при помощи лазерного станка происходит за счёт сфокусированного луча, который нагревает металл, доводя его до температуры плавления, в результате чего происходит прорезание. Подача в рабочую зону азота, кислорода, сжатого воздуха или иных газов формирует высокий КПД.
Лазерные станки для резки труб могут работать с различными типами материалов в разных областях – от производства элементов электрооборудования до машиностроения. Это включают в себя черные (нержавеющие, углеродистые и твердосплавные виды стали) и цветные металлы (медь, алюминий, цинк), а также ферросплавы (чугун, титан).
