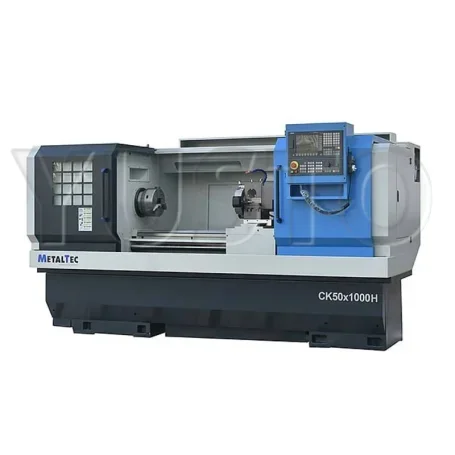

Токарный станок по металлу c ЧПУ с прямой станиной MetalTec CK 50x1000H (Комплектация ПРОМ)
Токарный станок по металлу c ЧПУ с прямой станиной MetalTec CK 50x1000H (Комплектация ПРОМ)
Максимальный диаметр изделия: 500 мм. Расстояние между центрами: 1000 мм. Макс. диаметр обработки над суппортом: 280 мм. Диаметр отверстия шпинделя: 82 мм. 8-ми позиционная револьверная голова.
MetalTec CK 50x1000H (в комплектации ПРОМ) токарный станок c ЧПУ с прямой станиной прекрасно подходит для производства различных типов металлических изделий. Данный тип станков массово используется как на опытных производствах (на предприятиях металлообрабатывающей отрасли), так и в образовательных учреждениях.

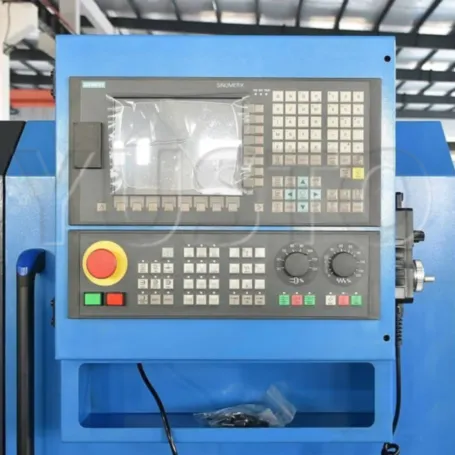

SINUMERIK 808D Advanced
✓ Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии
✓ Максимальная производительность и точность благодаря самым современным функциям ЧПУ
✓ Интеллектуальная монтажная система с крепежными элементами без отверстий в электрошкафу
✓ Русский язык как стандартный
✓ Обновление 808D для ПК, функция AMM (Access My Machine)

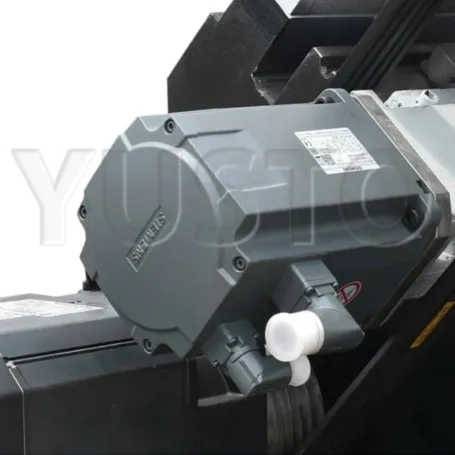

Приводная система SINAMICS
✓ Обеспечивает оптимальное преобразование энергии для сети;
✓ Расположена к повышенным нагрузкам, что снижает расходы на ее обслуживание и ремонт;
✓ Обладает широким диапазоном возможностей настройки под конкретные нужды для производства;
✓ Разработана для обеспечения надежной работы приводных систем даже в самых требовательных условиях эксплуатациии;
✓ Предоставляет высокую точность управления скоростью и положением (что необходимо для точного позиционирования и контроля скорости).

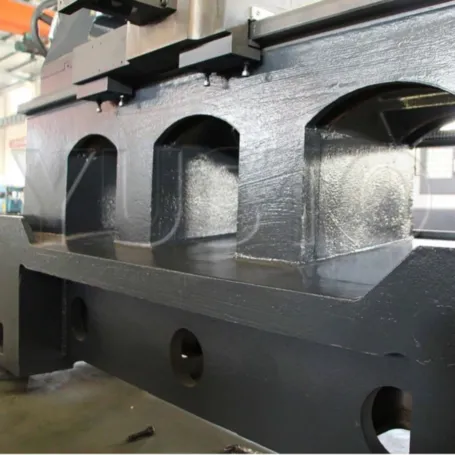

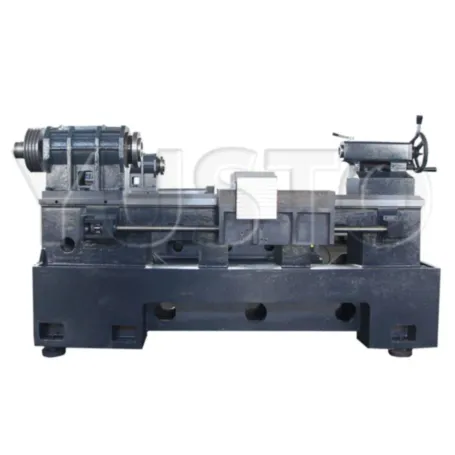

Монолитная массивная станина из чугуна
✓ Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;
✓ Для снятия напряжения станина проходит термическую обработку;
✓ Осуществляет стабильность и надёжность конструкции;
✓ Внутренние части усилены ребрами жёсткости, обеспечивая практически неограниченный запас прочности.
✓ Обладают высокой нагрузочной способностью и жёсткостью;
✓ Предоставляют хорошие демпфирующие свойства;
✓ Данные направляющие славятся простотой и компактностью своей конструкции;
✓ Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;
Это широко применяемый тип направляющих, которые в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки. Вместе с тем они долго служат, сохраняя плавность хода, высокие скоростные характеристики и точность позиционирования.
Шарико-винтовая пара TBI
✓ Обладает длительным сроком службы
✓ Предоставляет высокую точность
✓ Произведена в Тайване
Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.
✓ Предоставляем возможность установки установить механических, гидравлических и цанговых патронов для обеспечения универсальных возможностей обработки;
✓ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

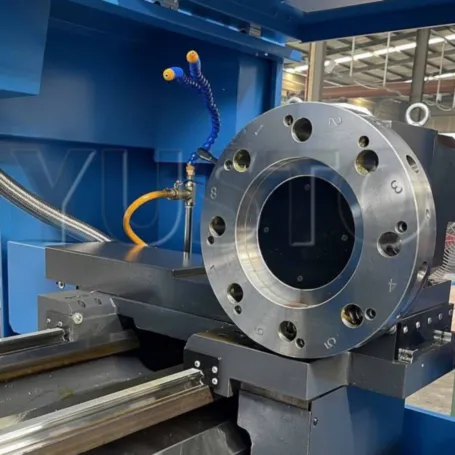

Конструкция блока базирования шпинделя
✓ Блок базирования шпинделя имеет симметричную конструкцию, благодаря чему усилия нагрузки равномерно распределяются на шпиндель и станину станка;
✓ Способствует наилучшей защите и компенсации вибраций;
✓ Образует более прочную и жёсткую цельную структуру (необходимо при импульсной подаче и обработке тяжелых заготовок).

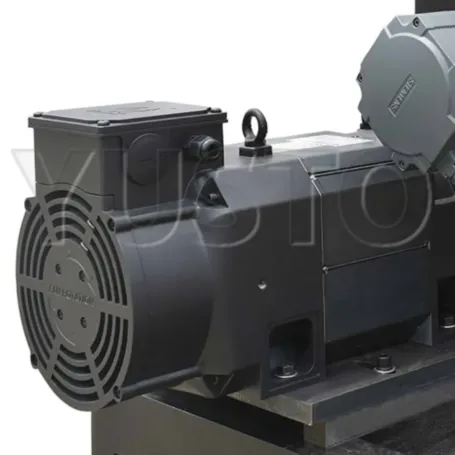

Электродвигатель шпинделя и гидравлическая система торможения
✓ Бесступенчатое переключение передач во время работы;
✓ Увеличенный ресурс ремней и пускателей;
✓ Эффективная и надежная конструкция;
✓ Нормализованные элементы системы.
8-ми позиционная револьверная голова
✓ Гарантирует стабильность при обработке и её повторяемость;
✓ Конструкция головы демонстрирует долговечность и надёжность;
✓ Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке;
✓ Позволяет быстро производить замену инструмента, минимизируя время простоя станка при переходе от одной операции к другой.

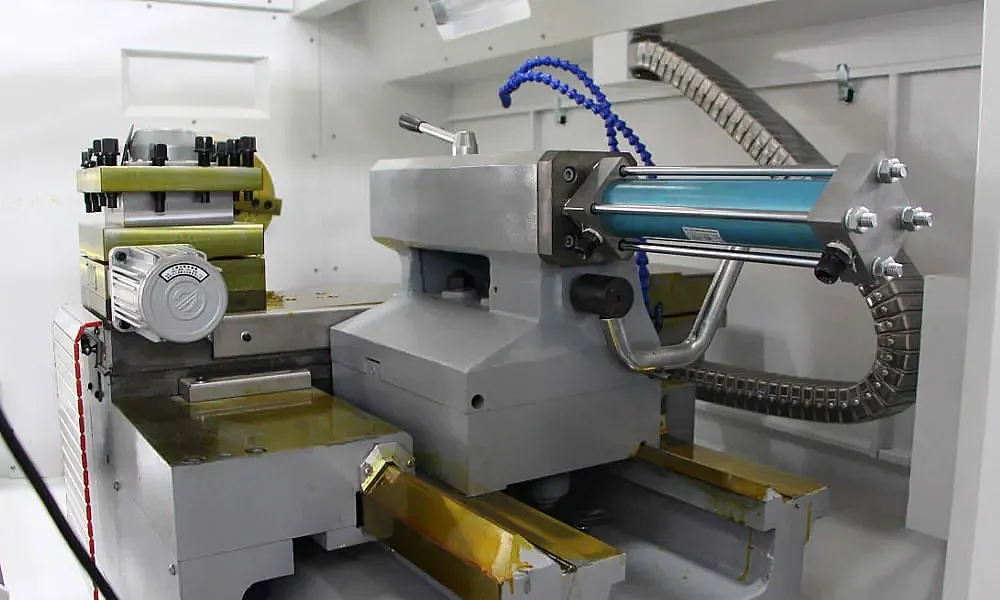

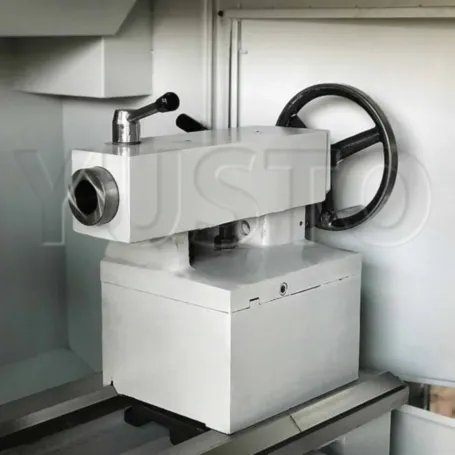

Задняя бабка (гидравлическая пиноль)
✓В комплектации ПРОМ станок укомплектован задней бабкой с гидравлическим цилиндром.
✓ Применяется для фиксации вращающейся обрабатываемой заготовки, расширяя возможности обработки и повышая качество конечного изделия. Предоставляет жёсткую поддержку для длинных и тонких деталей, которые могут деформироваться под воздействием режущего инструмента, исключает возможность изгибов.

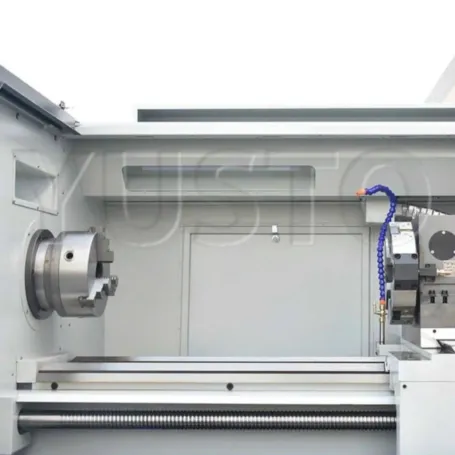

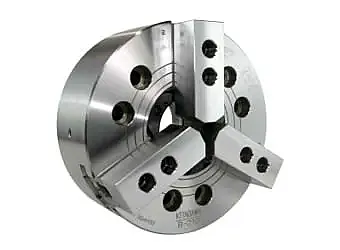

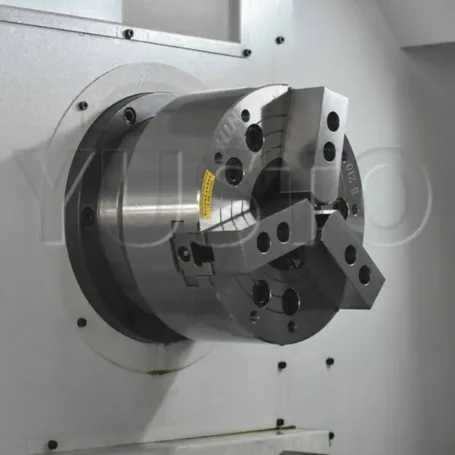

3-х кулачковый зажимной патрон (ручной зажим)
Благодаря трехкулачковому механизму патрон обеспечивает равномерное и симметричное сжатие, дающее крепление объекта без смещений или неплотного прилегания. На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Также имеется возможность установки токарных патронов с гидравлическим или пневматическим зажимом.
Высокие технические характеристики станка и его надежность гарантируются установленными компонентами и узлами от проверенных производителей, что позволяет использовать данное оборудование для обработки деталей с высокой точностью и повторяемостью. Всё это в совокупности с небольшими габаритными размерами делает данный станок необходимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Использование револьверной головы открывает широкий спектр возможностей для автоматизации. Револьверная голова вмещает в себя сразу всю необходимую оснастку, что позволяет выполнять гораздо больше операций на рабочем месте - от точения и торцовки до создания резьбы на заготовке - у вас есть возможность без лишних трудностей переходить от одного процесса к другому. Таким образом, сочетание ЧПУ с меньшим количеством ручных операций и производство почти идентичных обрабатываемых деталей партиями - сильные стороны токарных станков этого типа.
Токарные станки могут использоваться для целого спектра процессов:
Точение
Торцовка
Сверление
Развёртка
Расточная операция
Отрезка на токарном станке
Прорезание канавок (вместо того, чтобы обрезать конец заготовки)
Нарезка резьбы, как на внешней стороне заготовки, так и на внутренней
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Токарный станок с ЧПУ по металлу — это сложное оборудование, которое используется для качественной обработки металлических деталей с высокой точностью. Подобные станки оснащены системой числового программного управления, которая позволяет автоматизировать процесс обработки.
Проще всего разделить виды токарных станков по металлу на следующие - с прямой, а также с наклонной станиной, но это всего лишь отправная точка.
Токарные станки по высоте центров могут подразделяться на:
✓ Компактные станки где высота центров достигает 150 мм (при РМЦ не более 750 мм);
✓ Универсальные станки с высотой центров будет от 150 до 300 мм (при РМЦ 750, 1000, 1500 мм);
✓ Большие станки в которых высота центров свыше 300 мм и РМЦ от 1500 мм.
Токарные станки с ЧПУ, в зависимости от планируемого предназначения, могут обладать различными особенностями, которые определяют их сферу применения. Далее разберём несколько типов токарных станков с ЧПУ и их функционал :
1. Универсальные токарные станки по металлу с ЧПУ: Эти станки предназначены для обработки разных видов деталей. Эти станки выделяются расширенным спектром функциональности, позволяя выполнять разные виды обработки, такие как сверление и т.п.
2. Токарные станки с ЧПУ для сложных деталей: Данные станки акцентируются на обработке сложных объектов с нестандартными геометрическими формами. Они дополнительно комплектуются особыми приспособлениями для выполнения высокоточных операций.
3. Токарные станки с повышенной скоростью обработки : Эти станки предназначены для обработки изделий с высокой скоростью вращения шпинделя. Они нужны при производстве изделий менее требовательных к точности.
4. Токарное оборудование для крупногабаритных деталей: Некоторые станки требуются для обработки массивных деталей, таких как валы и другие крупногабаритные изделия. Такие станки как правило, имеют мощную конструкцию и обладают возможностью обрабатывать детали крупногабаритных размеров.
5. Токарные станки с ЧПУ для крупносерийного производства: Некоторые станки для изготовления типовых деталей в больших количествах, обеспечивая высокую точность изделий и повторяемость.
Каждый из этих типов токарных станков с ЧПУ имеет свои уникальные возможности, что дает возможность приобрести оптимальное оборудование в зависимости от конкретных потребностей заказчика.
Виды применения и сильные стороны токарных станков с ЧПУ по металлу
Применение токарных станков с ЧПУ по металлу особенно распространено в различных сферах промышленности, например: судостроение и производство металлоконструкций. Эти станки применяются для выполнения таких работ, как нарезание резьбы, подрезка торцов и т.п.
Как выбрать токарный станок с ЧПУ по металлу?
При поиске идеального токарного станка с ЧПУ важно учитывать множество факторов, которые помогут вам сделать оптимальный выбор и обеспечить высокую производительность.
1. Тип деятельности и объем производства: Определите, какие детали вы планируете обрабатывать на станке. Разные типы токарных станков с ЧПУ могут иметь разные особенности в зависимости от предназначения.
2. Технические характеристики: Уточните конкретные размеры изготавливаемых деталей, скорость вращения, тип контроллера и т.п.
3. Надежность и качество: Почитайте официальную информацию от изготовителей токарных станков с ЧПУ. Важно подобрать надежное оборудование, которое сможет продуктивно работать на протяжении длительного времени.
4. Обучение персонала: Поиск токарного станка с ЧПУ дополнительно включает в себя обучение людей, которые будут работать на нем.
5. Цена: Вычислите бюджет, который вы можете выделить на покупку токарного станка с ЧПУ. Зафиксируйте не только стоимость самого оборудования, но и затраты на подготовку персонала, пуско-наладочные работы и расходные материалы.
